POWER SEQUENCE SUPPLY

SC-PS SERIES

제품개요

SMPS 설계로 대기전력을 최소화 시킨 제품으로 8채널의 전원을 순차적으로 ON/OFF 할 수 있고, 접점 및 RS-485 신호를 통해 원격제어 및 통합제어시스템과 연계하여 구성할 수 있습니다.

제품특징

•AC 전원 8채널 순차 전원제어
•AC 전원 양극(Live, Natural) 차단 회로 적용 : 장비 전원을 완전차단
•임의 채널을 상시 전원으로 설정 가능
•Network 기능 내장 : 원격 전원제어 및 상태확인(Model : SC-PSN, SC-PSDN)
•직류전원(DC 24V, 2A) 출력(Model : SC-PSD, SC-PSDN)
•각 채널 전원제어 시간 변경 가능(Default 1초, 0~9초 변경가능)
•별도의 외부 스위치로 전원제어 가능
•RS-485 통신으로 원격제어 가능(각 채널 별 전원제어 가능)
•LED 및 FND로 전원상태 표시
•실제 사용전압과 FND 표시전압이 다를 경우 OFFSET 조정가능(±15, 1 ~ F)
•여러대의 PS를 링크하여 자동으로 확장 가능
•SMPS 설계로 대기전력 최소화 및 안정화
•오작동 예방 : Push 방식 전원스위치를 적용, 길게누르기 시간을 설정하여 사용자 부주의로 인한 전원제어

   오작동을 예방

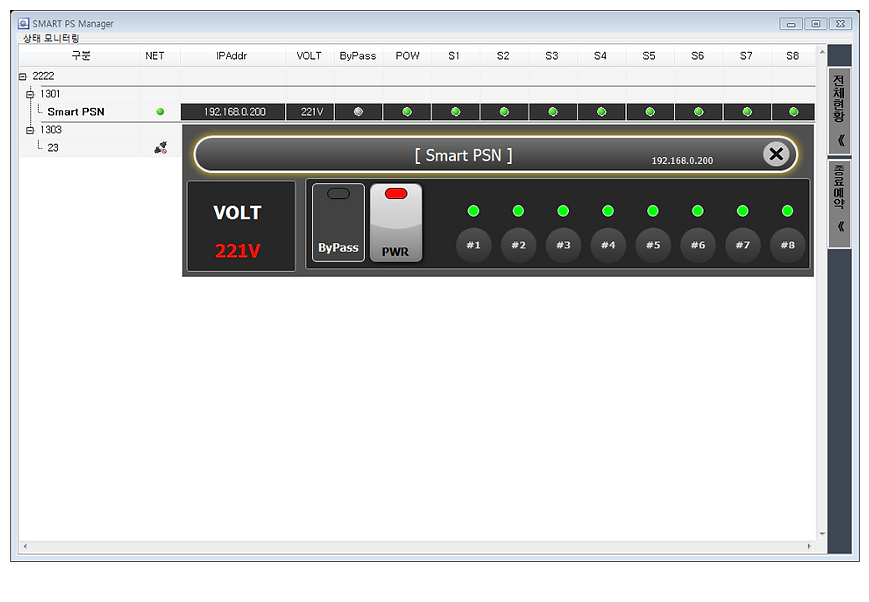

< 통합관리프로그램 관리자 화면 >

제품규격

모델명

SC-PS / SC-PSD / SC-PSN / SC-PSDN

교류 전원 출력

채널당 7.5A / TOTAL 39.9A

직류 전원 출력

SC-PSD / SC-PSDN : DC24V, 2A

SC-PS / SC-PSN : X

네트워크 통신

SC-PS / SC-PSD : X

SC-PSN / SC-PSDN : O

채널수

AC 8채널

RS-485 통신

RJ-45(3번 D+, 6번 D-) / 9600bps

리모트 스위치

RJ-45(1번, 2번 / 극성 없음)

LINK

가능

시간 설정 범위

0 ~ 9초, 상시 ON / OFF

DISPLAY OFF SET

±15( 1 ~ F)

사용전원

사용 전원 : AC 220V, 60Hz / 35W(Only SC-PS)

소비전력

35W(Only SC-PS)

제품 크기 / 무게

482(W) x 88(H) x 280(D)mm, 2U Rack Type / 4.5Kg
